NDI社製 トラッキングセンサ

3D Guidance

当社は米国Northern Digital Inc.(NDI社)のトラッキングセンサ 3D Guidanceの正規代理店です。米国NDI社は、 産業用バーチャルリアリティ、医療研究分野に向けた3次元位置センサ(モーショントラッキングデバイス)の開発、製造、販売を行っています。

製品概要

3D Guidanceは、コストパフォーマンスにすぐれた磁気方式の3次元位置トラッキングセンサです。従来のFlock of Birdsと比較してセンサが小型になり、計測更新速度、精度も進化しております。これらの6DOFセンサーは8mm、2mm、1.5mmから選択可能です。3D Guidanceには trackSTAR、driveBAY、medSAFEと3つのタイプがあります。

機器構成

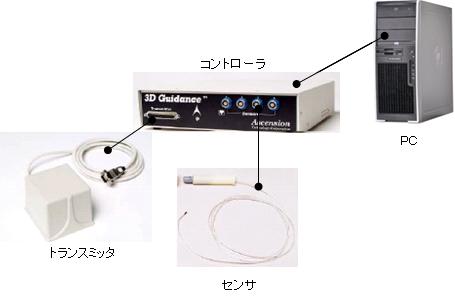

システムイメージ

ご注意ください

PCは別売りになります。

タイプ

3D Guidance trakSTAR

機器構成:センサ、トランスミッタ(磁界発生装置)、コントローラから構成されます。

センサ:

Model800: 8.0mm

Model180: 2.0mm

Model130: 1.5mm

上記センサから選択可能

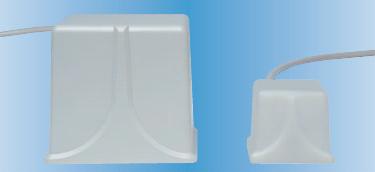

transmitter

トランスミッタ:

ミッドレンジ

ショートレンジ

の2つのサイズから選択可能

trakstar

コントローラ:

1台で4つのセンサまで取り付け可能です。

カタログダウンロードはこちら

3D Guidance driveBAY

機器構成:センサ、トランスミッタ、コントローラ(ドライブベイ型)から構成されます。

sensor

センサ:

Model800: 8.0mm

Model180: 2.0mm

Model130: 1.5mm

上記センサから選択可能

transmitter

トランスミッタ:

ミッドレンジ

ショートレンジ

の2つのサイズから選択可能

drivebay

コントローラ:

PCに内蔵可能なドライブベイ型です。1台で4つのセンサまで取り付け可能です。

カタログダウンロードはこちら

3D Guidance medSAFE

機器構成:センサ、トランスミッタ、コントローラから構成されます。

sensor

センサ:

Model800: 8.0mm

Model180: 2.0mm

Model130: 1.5mm

上記センサから選択可能

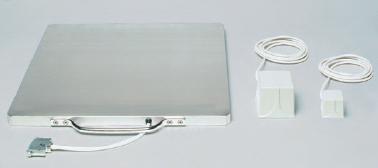

transmitter

トランスミッタ:

ミッドレンジ

ショートレンジ

フラット型

の3つから選択可能

medSAFE

コントローラ:

1台で4つのセンサーまで取り付け可能です。

最大8センサーまで拡張可能です。

カタログダウンロードはこちら

3D Guidance 技術仕様

センサー種類

Model800: 8.0mm
Model180: 2.0mm
Model130: 1.5mm

自由度

6DOF

計測範囲

Model800

ミッドレンジトランスミッタ:78cm 、ショートレンジ:46cm

フラット型トランスミッタ(medSAFEのみ):46cm(Z方向)

Model180

ミッドレンジトランスミッタ:58cm

フラット型トランスミッタ(medSAFEのみ):46cm(Z方向)

Model130

ミッドレンジトランスミッタ:46cm

フラット型トランスミッタ(medSAFE):46cm(Z方向)

更新速度

240~420測定/秒

< 375測定/秒(medSAFE)

< 162測定/秒(medSAFE、フラット型トランスミッタ使用時)

計測誤差

位置:1.4mm RMS

角度:0.5°RMS

分解能

位置:0.5mm @305mm

角度:0.1°@305mm

出力

X、Y、Z位置座標値および方位角・回転マトリックス

インターフェース

USB 1.1/2.0 or RS232

フォーマット

バイナリ

トランスミッタサイズ

ミッドレンジ:

96mm角立方体、ケーブル長3.3m

ショートレンジ:

62.7mm x 46mm x 52mm、ケーブル長3.3m

フラット型(medSAFEのみ):

お問い合わせください。

センササイズ

Model800

OD:8mm x 20mm 、ODケーブル:幅3.8mm x 長さ3.3m

Model180

OD:2mm x 9.7mm 、ODケーブル:幅1.2mm x 長さ2.0m

Model120

OD:1.5mm x 7.7mm 、ODケーブル:幅1.2mm x 長さ2.0m

コントローラサイズ

185mm x 292mm x 64mm (trakSTAR)

5,25inドライブベイ 200mm x 147mm x 41mm (driveBAY)

279mm x 273mm x 64mm (medSAFE)

価格

価格:オープン

機器構成により価格が異なります。こちらまでお問い合わせください
センサの種類及び個数、トランスミッタの種類をご教示ください。用途を明記いただければ最適な構成を検討いたします。また弊社ではPCとのソフトウェアインターフェースの開発も行っております。お問い合わせください
