バーチャルリアリティ
ランチャーソフトウェア

EasyVR

お手持ちの汎用CAD/CAEソフトウェアなどの3次元CGの描画を自動的にバーチャルリアリティに変換するソフトウェアです。ソフトウェアのOpenGL描画情報をリアルタイムに取得、解析するため、データコンバートは不要です。

製品概要

EasyVRは、汎用3次元アプリケーションソフトウェア(CAD/CAM/可視化など)の描画出力を解析し、バーチャルリアリティ的に処理を加えることで、アプリケーションソフトを実行させた状態で、その描画出力をリアルタイムにバーチャルリアリティ空間として再構築することができます(特許出願中)。3次元アプリケーションの描画を自動的にVRに変換するため、以下のような特徴があります。

  1. 「金銭的コスト」従来のモックアップや3Dプリントにかかっていた費用が削減できます。
    cost

  1. 「時間コスト」データコンバートは不要ですので、VRで見たい時に見られます。
    time

  1. 「操作感」3次元アプリケーションの起動のみEasyVRのランチャーから行っていただく必要がありますが、その他の操作は3次元アプリケーション上で行います。その操作の結果はリアルタイムにVR空間に反映されます。

  1. 「テセレーション」3次元アプリケーションの表示をそのまま使用しますので精度は3次元アプリケーションの表示依存となります。そのためデータコンバートによる精度の低下はございません。

  1. 「シェーダー/マテリアル」3次元アプリケーションの表示をそのまま使用します。そのためデータコンバートによる修正は存在しません。

カタログ

こちらからEasyVRのカタログをダウンロードいただけます。

ダウンロードはこちら

ご注意ください

対象のアプリケーションソフトの描画出力をベースに映像を生成するため、もとのアプリケーションソフトが描写していない部分に関しては生成することはできません。

現在未対応の市販パッケージソフトへの対応も承ります。なお、技術的に対応不可能な製品があります。

カタログ記載内容は予告なく変更することがあります。あらかじめご了承ください。

機能

そのままバーチャルリアリティ表示

立体表示機能を持たないアプリケーションソフトでも、透視投影3D表示が可能であれば自動的にその出力をバーチャルリアリティ表示できます。時分割方式および偏光方式の立体表示に対応しています。

マルチチャネル出力

傾斜スクリーンやCAVEのようなマルチスクリーンシステムにも対応して、バーチャルリアリティ表示が可能です。

ウォークスルー

Microsoft Direct Input対応の汎用ゲームコントローラや3次元マウスにより、バーチャルリアリティ空間をウォークスルーできます。

GUIはそのまま

バーチャルリアリティ表示中でも、アプリケーションソフトのGUIはそのまま機能します。

ヘッドトラッキング

Ascension社製 Flock of Birdsなど、トラッキングセンサの測定データをもとに、ユーザの視点位置に応じた映像を提示するので、仮想物体をさまざまな方向から見ることができます。

用途

  • 「CAD/CAM」モックアップや3Dプリントの代わりとしてデザイン検証ができます。3次元アプリケーションの変更をリアルタイムにVR空間に反映させますので、データの変更と検証が一度に行えます。ヘッドトラッキング装置を使用することにより実寸大表示や曲面を正確に表現する事が可能です。建築物等の大きい製品ですとその中からの風景の検証や、物の距離感の検証にもお使えいただけます。

  • 「可視化」各種解析計算の結果を分かりやすく表示するための可視化アプリケーションがございますが、それらの3次元表示では専門の方以外の人にはなかなか実感を伴えない事が多々あります。VR化することにより、専門の方以外にも実感を持っていただく事が可能です。

技術情報詳細

3次元グラフィックスAPIのキャプチャによりVRを実現する“EasyVR”&“Fusion”の開発についての技術的詳細に関する資料は下記からご覧いただけます。

資料はこちら

対応アプリケーション一覧

(社名順) 2024年5月現在

メーカー アプリケーション バージョン

Algoryx Simulation

AGX Dynamics

2.24

Altair Engineering

HyperView

2017 / 2019 / 2022

solidThinking Inspire

2018 - 2019

ANSYS

CFD-Post

17 - 19 / 2019 - 2022

EnSight

8.2 / 9.0 / 9.1 / 9.2 / 10.0 / 10.1 / 10.1.6f / 10.2.1 / 10.2 / 2019 / 2021R2- 2022R1

Electronics Desktop

2017

Fluent

17 - 19 / 2019 - 2022

Autodesk

3ds Max

2010 - 2022

Alias

2010 - 2023

Maya

2010 - 2020 / 2022 - 2025

MotionBuilder

2013 - 2020 / 2022

Navisworks

2011 - 2025

Revit

2012

Showcase

2011 / 2013 - 2017

Advanced Visual Systems

AVS/Express

7 - 8

Blender Foundation

Blender

2

COMSOL

COMSOL Multiphysics

5.6 / 6.0

Dassault Systèmes

CATIA V5

R18 - R32

CST Studio

2019 - 2022

DELMIA V5

R20 - R32

PowerVIZ

2020 - 2022

SOLIDWORKS

2013 - 2022

SOLIDWORKS Composer

2013 - 2022

SOLIDWORKS eDrawings

2017-2021

Virtools

4 - 5

dGB Earth Sciences

OpendTect

4

DIAL

DIALux

4.12

EPLAN Software & Service

EPLAN Pro Panel

2.9

ESI Group

Visual-Viewer

4.0 / 7.5

Esri

ArcScene

10.3

fleXstructures

IPS Cable Simulation

3.4 / 3.9 / 2024

Gesellschaft für Numerische Simulation

Animator

3 - 4

Google

Google Earth

6 - 7

GRAPHISOFT

ARCHICAD

13 / 19 - 21

Innovative Research

TileFlow

5.7

Intelligent Light

FieldView

13 - 18

IronCAD

IRONCAD

2016

Istituto di Scienza e Tecnologie dell'Informazione

MeshLab

1.3 / 2016

Livermore Software Technology

LS-PrePost

4.3 / 4.5 - 4.8

MAGMA

MAGMAinteract

5.5 / 6.0

Mentor, a Siemens Business

FloVIZ

11.0

MSC Software

Adams

2012

Patran

2017 - 2018

National Technology&Engineering Solutions of Sandia、Kitware、Sandia National Laboratories

ParaView

3

PTC

Creo

1.0 - 10.0

Creo Elements/Direct Modeling

18 - 19

Creo View

1.0 - 10.0

ProENGINEER

Wildfire4 / Wildfire5

Robert McNeel & Associates

Rhinoceros

4.0 - 7.0

RoboDK

RoboDK

3.x - 5.x

Schrödinger

PyMOL

1.8 / 2.1.1

Siemens

Femap

11.4

Jack

7.1

JT2Go

11 - 12

LMS Virtual.Lab

12

NX

7 - 12

Process Simulate

9 - 13

Solid Edge

20 / ST5 - ST10 / 2019 - 2021

STAR-CCM+

11 - 16

STAR-View+

11 - 12

Teamcenter VisMockup

8 - 11

Solibri

Solibri Model Viewer

9.6

Synopsys

LightTools

8.4

Tecplot, Inc.

Tecplot 360

2021 - 2022

University of Illinois

VMD

1.9

Vanderplaats R&D

Design Studio for Genesis

13.0

Visual Collaboration Technologies

VCollab

2013

アーク情報システム

ArkFemView

4.7

アドバンスナレッジ研究所

FlowDesigner

13 / 2020

川崎重工業

K-ROSET

1.6 / 1.8

川田テクノシステム

V-nas3DViewer

2020-2021

V-nasClair

2021

港湾空港技術研究所

CADMASVR

3

産業技術総合研究所

Choreonoid

1.5 - 1.6

ソニー

FRESDAM

2016

ソフトウェアクレイドル

STREAM

12 / 2020

テクノスター

TSV-Post

5.0

デジタルプロセス

DIPRO VridgeR

4

電通国際情報サービス

R-3D

2

トヨタケーラム

Micro Caelum II

7.5 - 8.3

日本ユニシス・エクセリューションズ

AIREALMEISTER

8.1

CADmeister

10.0

日立製作所

CADAS

2016

福井コンピュータアーキテクト

RealWalker

2

富士通

GP4

11

iCAD SX

V7L5 - V8L3

Poynting Viewer

V03L10

VPS

15 / 20

富士テクニカルリサーチ

Galaxy-Eye

4.1

ラティス・テクノロジー

XVL Player

15 - 23

XVL Vmech Simulator

9 - 10

(オープンソース)

FlightGear

3.4

ご注意ください

記載の会社名および商品名は各社の登録商標または商標です。

対象のソフトウェアの描画出力をベースに映像を生成するため、対象のソフトウェアが描写していない部分に関しては表示することはできません。

現在未対応の市販パッケージソフトウェアへの対応も承ります。技術的に対応不可能な製品もございます。

記載内容は予告なく変更することがあります。あらかじめご了承ください。

動作環境

CPU Intel Core i5 4590と同等またはそれ以上
OS Windows 10
メモリ 8GB 以上
グラフィックスカード NVIDIA Quadro M5000以上、P4000以上、GeForceGTX1060以上 推奨
ネットワークカード 1000Base/Tx以上のネットワークカード

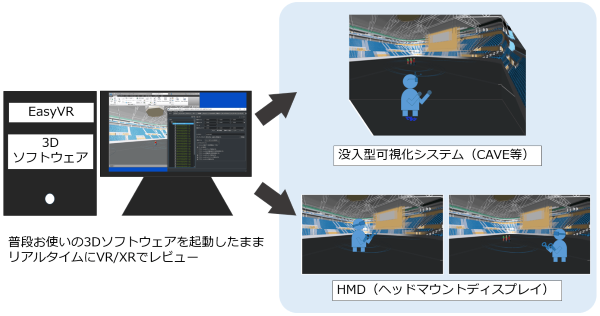

システム構成例

EasyVRのシステム構成例は下記の通りです。

バーチャルリアリティランチャーソフト EasyVRのシステム構成例

対応3次元センサ

VRPNに対応している製品

対応表示デバイス

VRシステム

CAVE、Powerwallなどの多面立体視表示システム

立体ディスプレイ

3D対応ディスプレイおよびプロジェクター

ヘッドマウントディスプレイ

HTC Vive、Oculus Rift等

価格

こちらへお問い合わせください。
